空氣測漏儀LS-R902 融入了多年的經驗和研發的新功能，具有超強的檢出能力。根據不同的使用目的，有多種測試畫面可供選擇。實現了觸摸屏界面、測試壓•差壓的波形顯示、用U盤可方便地保存數據...

	圖標顯示 操作直觀 使用方便
	無操作按鈕，所有操作均通過觸摸屏進行。
	一目了然的彩色液晶顯示畫面
	切換顯示多種語言的功能
	可簡單切換日語、英語、中文、韓語、德語、西班牙語、葡萄牙語的測漏儀，可在全球使用。

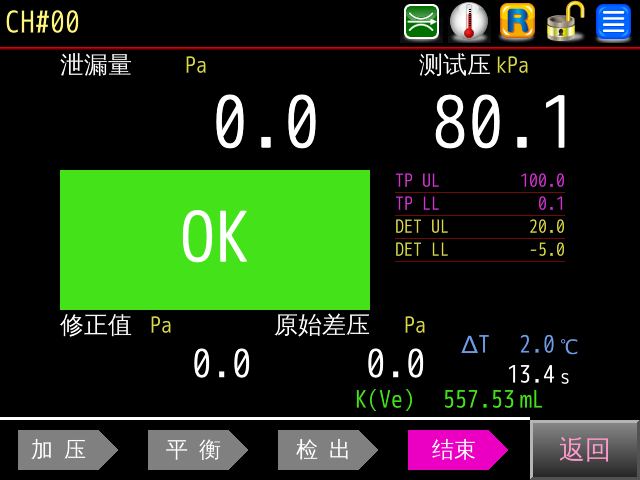

	測試壓/差壓（泄漏量）的波形顯示功能
	顯示從測試開始到檢出結束為止的測試壓和差壓的波形
	能找到最合適的加壓時間和檢出時間。
	波形空氣回路診斷
	每次測試時，檢查包含測試品在內的空氣回路是否異常。
	(注) 根據使用條件效果不一，也可能無法使用。
	自動設定功能
	泄漏測試前需設定的一些項目
	備有初次使用測漏儀時，幫助進行測試時間初始設定的功能。
	用USB接口收集數據更簡便
	測試數據自動保存在U盤內。
	也可通過U盤進行其它設定內容的備份和升級等。
	能實現高精度檢測的標準品誤差修正功能
	提取有衰減特性的誤差成分進行修正的功能
	能縮短測試時間，進行穩定的測試。
	不同容積的測試品也能共用同一個標準罐。

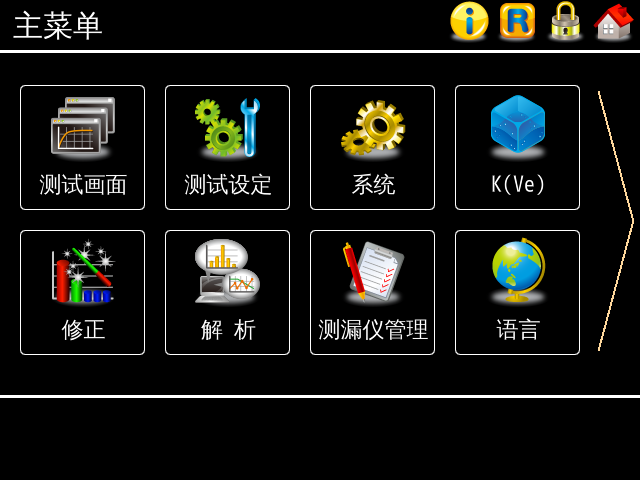

圖標操作簡單方便		可切換6種測試畫面
改進了測試儀器的操作，使菜單畫面圖標化，直觀方便。		根據需求，可切換測試畫面 根據不同用途可選擇詳細顯示和簡明顯示等6種測試畫面，還可自主設定顯示項目。

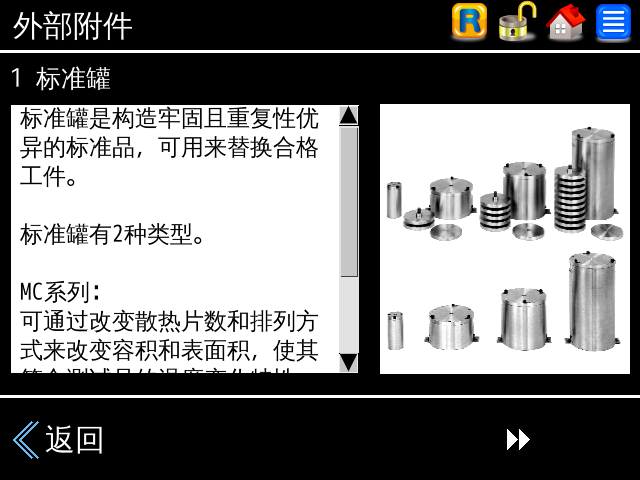

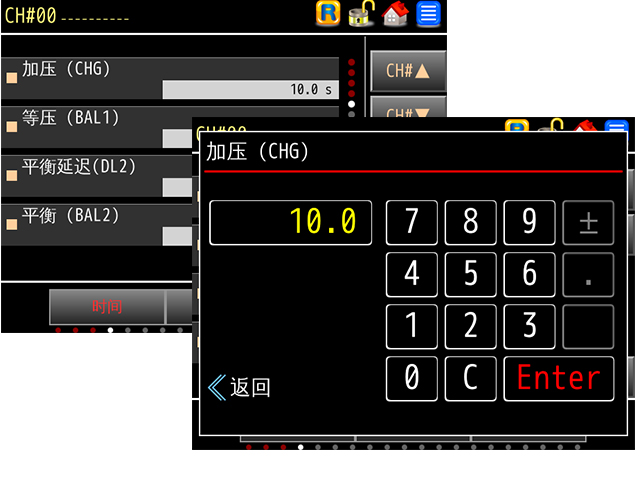

各種設定畫面		內容豐富的幫助畫面和文字說明
設定時出現的大數字鍵面，使設定更加方便。		具有計算軟件和外部附件的解說等豐富內容的幫助畫面



其它功能一覽



顯示功能	彩色液晶、5.7英寸的大畫面觸摸屏
	有6種測試畫面供選擇，可以根據不同要求顯示所需的畫面。
智能空氣回路	檢查傳感器的感度以及氣動閥的動作
K(Ve)測試	可通過泄漏標準孔和自動泄漏校正器（ALC）選擇K(Ve)等效內容積測試功能。
泄漏極限 設定功能	2段報警設定：測試品大/小NG (UL2/UL) 標準品大/小NG( LL2/ LL)
電子調壓閥控制測試壓功能	儀器可選配電子調壓閥，在不同的頻道可設定不同的測試壓，也可用于快速充氣。
降低誤差 （NR）功能	在UL NG～UL2 NG范圍反復進行檢出、檢出次數增加的設定、時間延長設定(用于解除超時報警)
下載操作說明書	可通過U盤接口從儀器中下載各種語言的操作說明書。
誤差取樣修正功能	誤差取樣修正、取樣修正極限、取樣數
自檢 功能	確認氣動閥的動作、各傳感器的零點漂移、CPU動作等



傳感器 保護功能	排氣時吹氣（智能空氣回路）	毎次測試時自動清潔空氣回路
	對應外部排氣閥	需要排氣閥裝置
防止排氣干擾	外部控制測試結束后的排氣時機
加壓保持	保持加壓行程 用于檢查泄漏點
I/O 控制	NPN-PNP兼用型PHOENIX CONTACT型接頭可用一字型螺絲刀連線。
串行通訊	RS-232C：2個接口（前后各1個）、 USB：1個接口
標準品誤差修正 設定	星期、間隔和次數、待機時間、超極限次數、初始修正值、標準品誤差修正極限、循環次數
其它顯示功能	顯示異常信息、顯示排除故障方法、I/O監控、頻道名稱、OK?NG計數、其它
快速安裝支架	可通過前面的2個螺釘簡單地進行本體的安裝和拆卸。既使安裝在狹窄的空間內，維護保養也容易。

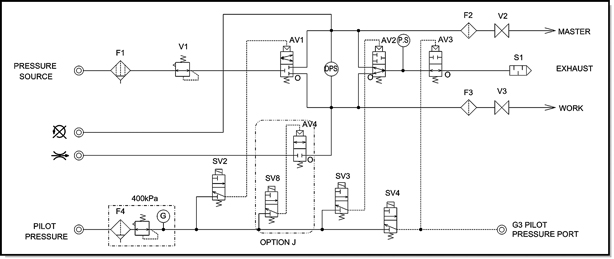

空氣回路圖(智能空氣回路2型)





規格一覽



差壓	分辨率	0.1 Pa
	精度保證范圍	±1000Pa
	精度	±2.5% of rdg ±1 Pa ,但50 Pa以下為±2 Pa
	傳感器耐壓	5 MPa
顯示 單位	測試壓	kPa，MPa (國外用非SI單位kg/cm２, PSI, bar等)
	泄漏量	Pa, kPa, mL/s, mL/min, L/min, Pa?m3/s, E-3 Pa?m3/s, Pa/s, Pa/min, *Pa/s, *Pa/min (國外用非SI單位mmH2O, mmHg, inH2O等)
	等效內容積	mL, L (國外用非SI單位 in3, ft3)
泄漏量顯示	3 ~ 5位(小數點浮動)、 采樣頻率: 10次/ 秒
泄漏極限	±999.9Pa以下
頻道數	32個(00 ~ 31 ch)
時間設定	999.9 秒 (分辨率0.1秒)
電源	AC100～240V±10%, 50/60Hz,80VA max
溫 度	使用溫度: 5～45℃ 保存溫度: -20～60℃
濕 度	80 %RH以下，但不結露
重量	約10 kg (標準規格)



空氣源	使用遠高于測試壓及驅動壓的潔凈空氣。
設定驅動壓	通過儀器上的驅動壓用過濾器調壓閥設定：設定范圍400～700kPa
配管連接口徑	Rc1/4（測試壓源、測試品配管、標準品配管） Rc1/4（驅動壓源）
RS-232C 2個接口 (D-SUB9 pin)	I/F固定長輸出 ID/F固定長輸出	能同時輸出泄漏數據和設定值
	T/F固定長輸出	只輸出泄漏數據。
	其它	其它的格式
USB接口	USB接口	USB接口
	USB接口	csv文件

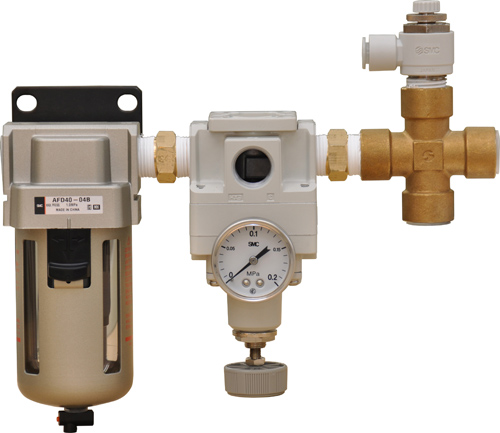

標準附件	測試壓用油霧分離器和調壓閥（除H20、H49）、 驅動壓用過濾器調壓閥、快速安裝支架、電源線、 I/O控制接頭、檢查報告、操作說明書、質量追蹤體系相關文書



型號LS-R902



①	回路	A1：智能空氣回路1型、　A2：智能空氣回路2型、　 AS1：小容積測試品用智能空氣回路1型、　AS01：微小容積回路、　C：外壓檢出式回路
②	壓力 量程	機械調壓閥	L02：5～20kPa、L：10～100kPa、M：50～800kPa、V：-5～-100kPa、 H20：2.0MPa以下 *1、H49：4.9MPa以下 *1
		電子調壓閥	LR：10～95kPa、MR：50～800kPa、VR：-5～-75kPa
③	選配	J：內置泄漏標準孔控制閥、K05：配置ALC-05 0.5mL、　K1：配置ALC-1 1mL、　K4：配置ALC-4 4mL、　K10：配置ALC-10 10mL、 B：對應旁路（無調壓閥）、　B1：對應旁路（有調壓閥）、D4：差壓傳感器量程±10kPa、PV1: 連成壓測試壓傳感器、　UX3: 對應UL規格、N＊：工業網絡（工業以太網?現場總線） RX09：對應TCU裝置（溫度補償）的接口、RX10：對應TCU裝置（溫度補償）的接口+ TCU裝置1套、RX11：100個頻道
④	電源線	VA：附帶AC125V/7A 3m電源線、 VE：附帶AC250V 2m電源線（CE適合品）VK：附帶AC250V 2m電源線(中國專用)

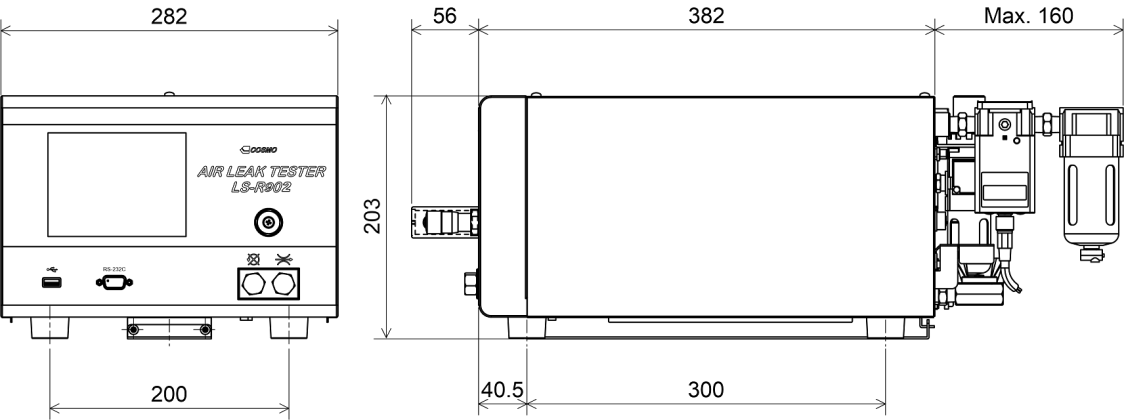

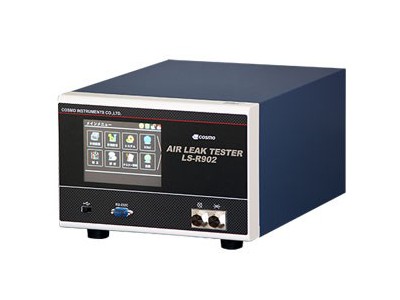

外觀

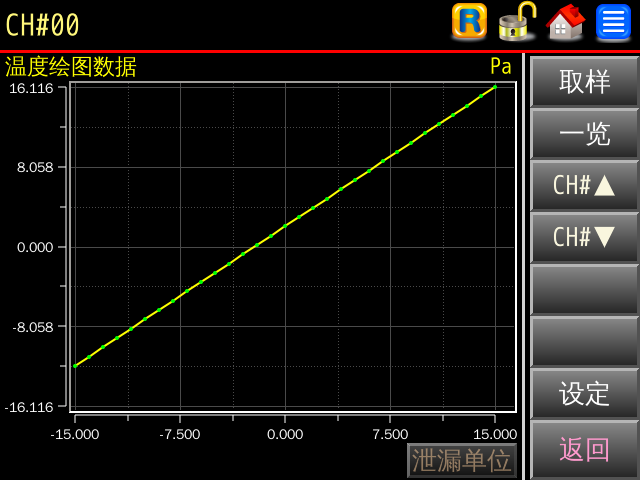

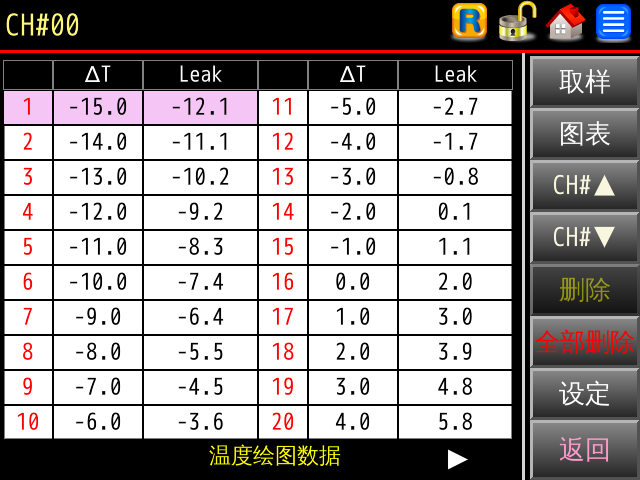

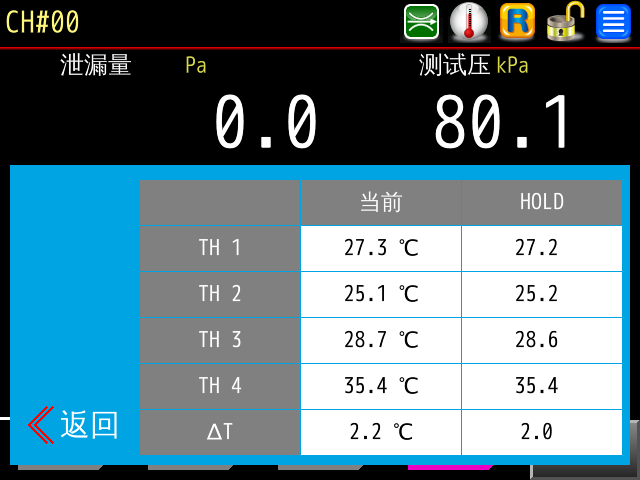

溫度補償（選配）



調試的時間大幅削減50%以上(與本公司舊產品相比) 對環境/產品等的溫度進行取樣，導出最適合的修正值。



對應工業現場總線（選配）



節省配線，方便了與PLC的連接。 測試結果也可以向網絡輸出。
不需要I/O配線　?　用專用接口連接



空氣測漏儀外部配件

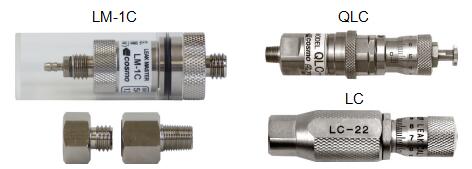

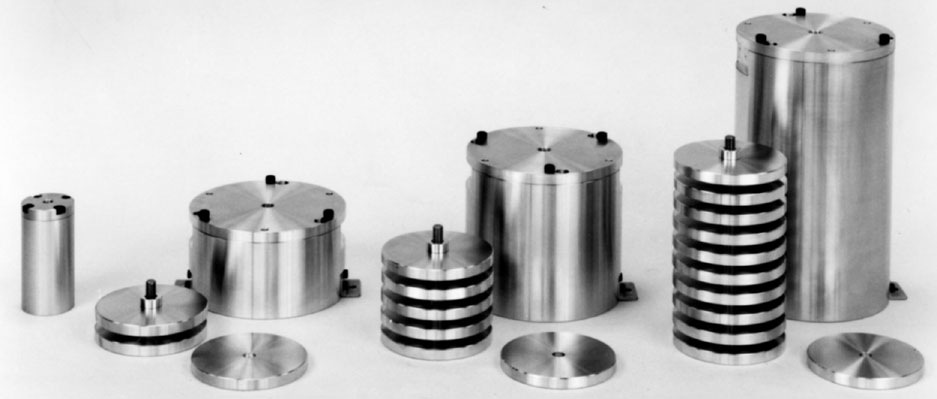

標準罐	泄漏標準孔/校正器

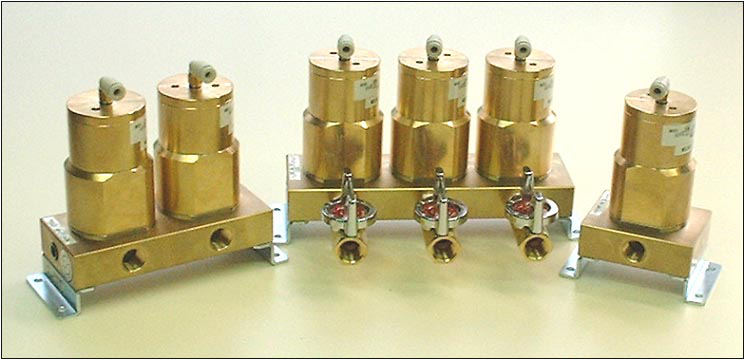

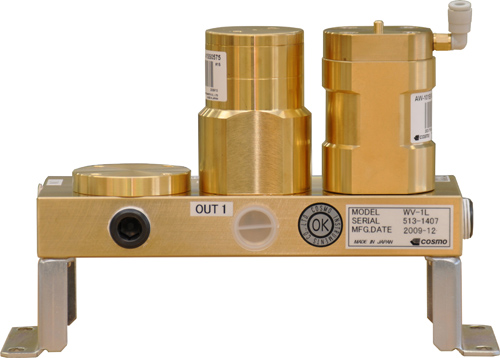

氣動元件	旁路裝置	I/O轉換通訊線
NL切換閥	G3外部排氣閥	PC link 4
